家用屋顶光伏发电解决方案

2014年国家大力扶持光伏发电行业,国家、省、市频频出台优惠政策,鼓励人们建设、投资光伏发电项目,利用工厂、家庭闲置的屋顶,建设分布式光伏电站。其中家庭屋顶光伏发电电站建设投资小、收益多,备受人们的关注,家庭光伏电站正以快速的步伐走进我们的生活中。

家庭光伏电站的定义:

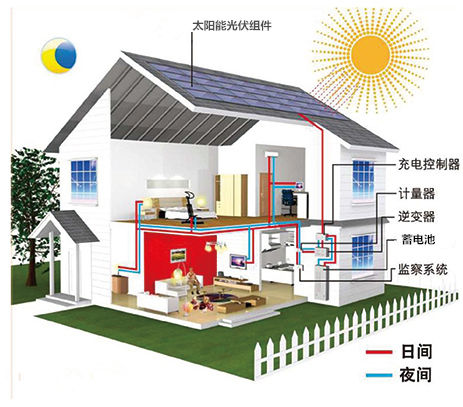

家用太阳能光伏发电系统分为离网发电系统与并网发电系统:

1、离网屋顶发电系统。主要由太阳能电池组件、控制器、蓄电池、交流逆变器组成,若要为交流负载供电,还需要配置交流逆变家用太阳能发电系统。

2、并网屋顶发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是国家级电站,主要特点是将所发电能直接输送到电网,由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大,发展推广难度较大。而分散式小型并网发电系统,特别是屋顶光伏发电系统,由于投资小、建设快、占地面积小、政策支持力度大等优点,是并网发电的主流。

家庭光伏电站系统组成:

光伏发电并网系统光伏发电离网系统
设备组成单位设备组成单位
光伏组件光伏组件
逆变器逆变器
配电箱配电箱
支架支架
电缆线电缆线
蓄电池

注:不同的装机容量需要 配备设备的数量不一,需要根据实际情况计算、选用具体的设备配置。

太阳能电池组件的作用是将太阳的光能转化为电能后,输出直流电存入蓄电池中,太阳能电池组件是太阳能发电系统中最重要的部件之一。

逆变器的作用是将蓄电池的直流电转变为适合负载使用的正弦波交流电。

家庭屋顶光伏发电设计步骤:

A:全国太阳能资源分为5类,设计时需要查询您当地的日照时长,一般按照4小时计算。

B:估算您的屋顶面积,根据屋顶面积即可大致估算您的装机容量,下面表格可以帮您简单计算您的装机容量是多大。

屋顶类型装机容量需要的屋顶面积
混凝土屋面1KW15平
彩钢瓦屋面屋顶1KW10平

C:如果决定装了,此时就可以向当地电力局进行申请,家庭屋顶光伏发电项目的申请的流程如下:

1、可以先拨打95598咨询,然后去就近的供电营业厅申请办理。自己在家里发电的可带身份证、户口本、房产证等材料办理,如果占用的是公共面积,需要提供其他业主、物业、居委会的同意证明。

2、提供申请后,供电企业会派人到现场勘察,出具一个接受方案,市民根据方案来设计。

3、购买有资质单位的太阳能发电板、逆变器、支架、线缆等进行安装(石家庄科林电气股份有限公司专业做工厂、家用光伏发电项目并提供家用光伏发电设备),然后供电企业来审核。

4、审核通过后,供电企业会派人安装计量装置、签并网合同,进行并网调试(石家庄科林电气股份有限公司可以协助客户进行并网验收)。

5、供电企业免收系统容量备用费,从并网申请到并网调试全程不收费,发电量可全部上网,也可全部自用,或者自发自用,余电上网。

6、国家电网公司承诺整个流程在45个工作日内完成。从投运的部分家庭光伏电站来看,供电企业一般能在45天内完成服务流程。

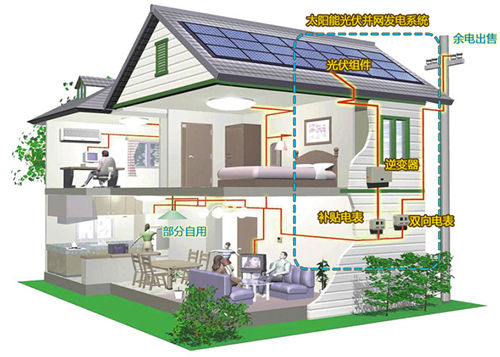

D:将设备按照如下图的示意图进行连接好。

E:此时您屋顶就可以正式发电,用电的模式也有2种:自发自用;自发自用,余电上网。您可以根据您的实际情况进行选择用电模式,让您的屋顶最大程度的帮您赚钱。
